Relazione tra coppia dell'attuatore e viscosità media nelle valvole del radiatore in ottone

Introduzione all'attuazione della valvola del radiatore in ottone

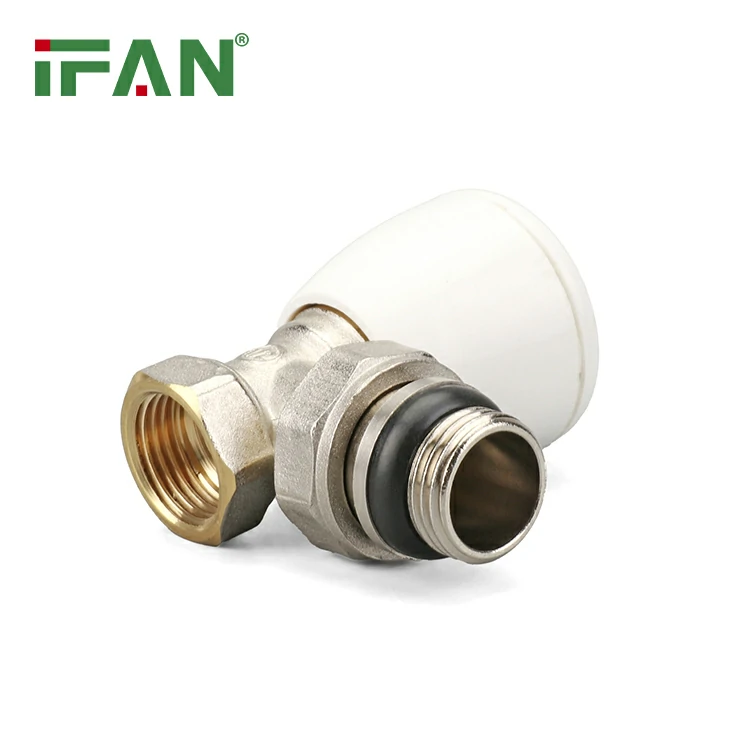

Le valvole del radiatore in ottone sono componenti chiave nei sistemi di riscaldamento idronico.
Regolano il flusso di fluido regolando l'apertura della valvola tramite un attuatore.
L'attuatore applica una coppia specifica per ruotare o sollevare lo stelo della valvola.
Questa coppia deve superare la resistenza al fluido, l'attrito dello stelo e la forza di tenuta.
Comprendere come la viscosità del fluido influisce sulla coppia richiesta è vitale per la progettazione dell'attuatore e l'efficienza del sistema.

Definizione della viscosità media e la sua rilevanza

La viscosità media si riferisce alla resistenza interna di un fluido al flusso.
Nei sistemi di radiatori, le miscele di acqua e acqua-glicole sono mezzi comuni.
La viscosità aumenta con una temperatura più bassa e un contenuto di glicole più elevato.
Una maggiore viscosità porta a una maggiore resistenza al flusso e carico di attuazione della valvola.
Ciò influenza direttamente la domanda di coppia dell'attuatore durante il funzionamento.

Esempio:
Una miscela di glicole al 50% a 25 gradi può avere quattro volte la viscosità dell'acqua pura.

Nozioni di base sulla coppia dell'attuatore nelle valvole del radiatore

La coppia dell'attuatore è la forza di rotazione necessaria per spostare una valvola.
Nelle valvole del radiatore in ottone, la coppia deve superare l'attrito dello stelo, il carico del sedile e le forze idrauliche.
La coppia dipende dalla pressione del fluido, dalla portata, dalla progettazione della valvola e dalle caratteristiche dei media.
Se la coppia è troppo bassa, l'attuatore può bloccare o non chiudere completamente la valvola.
Troppa coppia può portare a usura prematura o spreco di energia.

In che modo la viscosità del fluido influisce sulla dinamica delle valvole

La viscosità influisce su quanto facilmente il fluido si muova attraverso i componenti della valvola.
Fluidi più spessi resistono al flusso, aumentando i differenziali di pressione attraverso la sede della valvola.
Questa resistenza crea un carico idraulico più elevato sull'attuatore.
Lo stelo e il sedile possono anche sperimentare un aumento del contatto superficiale a causa del flusso appiccicoso.
Il risultato è un aumento misurabile dell'apertura e della coppia di chiusura richiesta.

Osservazione:
A basse temperature, le valvole che gestiscono i fluidi viscosi possono aprirsi più lentamente del previsto.

Configurazione sperimentale per la misurazione della coppia

Per studiare la relazione di viscosità-torque, è stato sviluppato un impianto di prova.
Le valvole del radiatore in ottone sono state collegate a un sistema di fluido a circuito chiuso con controllo della temperatura.
Varie miscele d'acqua-glicole hanno simulato i media con viscosità diverse.
Un sensore di coppia digitale ha misurato l'attuatore in condizioni statiche e dinamiche.
Le letture della coppia sono state registrate a diverse portate e temperature (da 5 a 60 gradi).

Risultati: correlazione tra coppia e viscosità

I risultati hanno mostrato una chiara tendenza verso l'alto nella coppia con aumento della viscosità.
Per l'acqua pura, la coppia media era 0. 6 nm a temperatura ambiente.
Per una soluzione di glicole al 40% a 10 gradi, la coppia è aumentata a 1,2 nm.
La coppia di picco è stata registrata a bassa temperatura con fluido ad alta viscosità a 1,8 nm.
I risultati confermano che il dimensionamento dell'attuatore deve considerare la viscosità media e la temperatura del sistema.

Implicazioni per la selezione dell'attuatore e l'uso di energia

Gli attuatori sottodimensionati possono fallire in climi freddi o sistemi ricchi di glicole.
Gli attuatori dovrebbero essere valutati con un margine sopra la coppia nominale per la sicurezza.
Gli attuatori eccessivi, tuttavia, possono portare a un eccesso di consumo di energia e costi.
La scelta di materiali e design delle valvole che riduce l'attrito può ridurre al minimo le esigenze di coppia.
Il tempo di risposta dinamico può anche essere influenzato da media viscosi, che richiedono l'adeguamento dell'algoritmo di controllo.

Miglioramenti del design per prestazioni a basso torrente

Diverse strategie di ingegneria possono mitigare l'aumento della coppia relativa alla viscosità:

Superfici gamiche lucidate: Ridurre l'attrito tra stelo e sigillo.

Sigilli a bassa frizione: Utilizzare le guarnizioni PTFE o silicone con resistenza minima.

Percorsi di flusso ottimizzati: Minimizzare la turbolenza e la stagnazione nella cavità della valvola.

Attuatori intelligenti: Usa i controlli di rilevamento della coppia per adattarsi alle condizioni del fluido.

Giacche riscaldanti: Mantieni il fluido al di sopra del punto di congelamento per mantenere una bassa viscosità.

Questi miglioramenti del design garantiscono prestazioni anche in condizioni dei media esigenti.

Caso di studio: sistema HVAC in una regione del clima freddo

In un sistema di riscaldamento residenziale nel Nord Europa, si sono presentati reclami di azionamento delle valvole lenti.
L'ispezione ha rivelato che il 45% di glicole è stato utilizzato per la protezione da congelamento, aumentando la viscosità a 8 gradi.
Gli attuatori originali sono stati valutati a una coppia di 1 nm, marginale per la condizione dei nuovi media.
La sostituzione di modelli a 2 nm di coppia ha eliminato il problema, ripristinando la piena funzione.
Ciò ha evidenziato la necessità di abbinare le specifiche dell'attuatore alle proprietà dei fluidi del mondo reale.

Conclusione: ingegneria per condizioni del mondo reale

La relazione tra coppia dell'attuatore e viscosità fluida è un fattore di progettazione critica.
Le valvole del radiatore in ottone devono essere progettate e selezionate tenendo conto delle condizioni dei media reali.
La temperatura, la composizione chimica e la variazione di viscosità influenzano significativamente la domanda di coppia.
Una corretta selezione dell'attuatore garantisce affidabilità, efficienza energetica e funzionamento a lungo termine.
Gli sviluppi futuri possono includere il controllo adattivo della coppia e i componenti della valvola di auto-lubrificazione.
Contagendo presto la viscosità, gli ingegneri possono ottimizzare le prestazioni in qualsiasi clima o sistema.
