Strumento rotondo per tubi in pex

Informazioni sul prodotto:

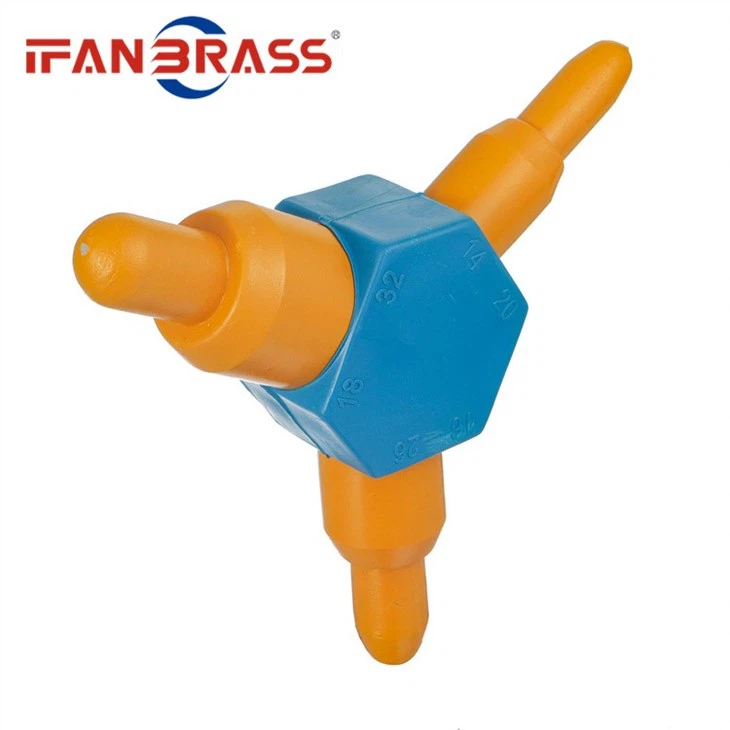

Questo strumento rotondo per tubi in Pex è uno strumento pratico per tubi in alluminio-plastica PEX. Svolge principalmente il ruolo di arrotondare l'ugello quando è collegato il tubo di alluminio-plastica.

Lo strumento Pex Pipe Round ha due stili con colori diversi, uno è nero, l'altro è un corpo triangolare giallo con un centro blu.

Taglia del prodotto:

Come usare l'espansore?

L'espansore del tubo è anche chiamato espansore del tubo, che è una sorta di espansione dell'ugello in una forma a campana per il collegamento del giunto filettato, o l'espansione di uno degli ugelli in una forma cilindrica per il collegamento tra il tubo e il tubo, in modo che i due tubi siano inseriti. Strumenti per facilitare la brasatura.

Quando è in uso, posizionare il tubo di rame nel foro dell'attrezzatura del diametro del tubo corrispondente, serrare il dado di fissaggio sull'attrezzatura e serrare il tubo di rame. Quando si espande la bocca a campana, l'altezza dell'ugello dovrebbe essere 1/3 più alta dell'ipotenusa. Avvitare il cono ad espansione sulla vite e fissarlo su entrambi i lati dell'apparecchio insieme al telaio dell'arco. Stringere lentamente la vite in modo che il cono venga spinto nel tubo e l'ugello venga allargato fino a quando non si espande a forma di tromba.

Nota: quando la testa del cono entra nell'ugello, non esercitare una forza eccessiva e ruotarla indietro di mezzo giro dopo ogni giro. Ripetere questa operazione per evitare crepe nella bocca della campana.

Quando si espande il tubo, prima ricotturare l'estremità svasata del tubo di rame e appiattirla con una lima, quindi posizionare il tubo di rame in un'attrezzatura del diametro del tubo corrispondente, serrare il dado di fissaggio sull'attrezzatura e serrare saldamente il tubo di rame.

Quando si espande la bocca a campana, l'ugello deve essere più alto della superficie del dispositivo e la sua altezza è leggermente maggiore della lunghezza del bordo smussato del foro di bloccaggio. La testa del cono e il centro del tubo di rame sono nella stessa linea retta, quindi ruotare la maniglia sulla vite di pressione in senso orario per fare in modo che la testa del cono contro la bocca del tubo, serrare la vite in modo uniforme e lentamente, ruotare la testa del cono verso il basso 3 /4 di giro, quindi capovolgerlo di 1/4 di cerchio. Fallo ripetutamente, espandendo gradualmente la bocca del tubo in una bocca a campana. Fare attenzione a non esercitare una forza eccessiva durante il serraggio della vite per evitare di rompere la parete laterale del tubo di rame. Quando si espande la scampanatura, è possibile applicare un po' di olio refrigerante sulla testa del cono per facilitare l'espansione e la lubrificazione. La scampanatura espansa finale dovrebbe essere rotonda, liscia e priva di crepe.

Quando si espande l'apertura a tazza, il morsetto deve ancora bloccare saldamente il tubo di rame, altrimenti il ​​tubo di rame si allenterà facilmente e si sposterà all'indietro durante l'espansione, con conseguente profondità insufficiente dell'apertura a tazza. L'altezza dell'ugello esposta dalla superficie dell'apparecchio deve essere da 1 a 3 mm maggiore del diametro del tubo. Le serie di teste ad espansione abbinate all'allargatore sono state realizzate per la profondità di espansione e la fessura di diversi diametri di tubo. Generalmente, la lunghezza di estensione del diametro del tubo inferiore a 10 mm è di circa 6-10 mm e lo spazio è 0,06~O. 10mm. Quando si espande la bocca, è solo necessario fissare la testa di espansione corrispondente al diametro del tubo sulla vite di pressione superiore del telaio ad arco, quindi fissare il telaio ad arco e serrare lentamente la vite. Il metodo operativo specifico è lo stesso di quando si espande la scampanatura.
